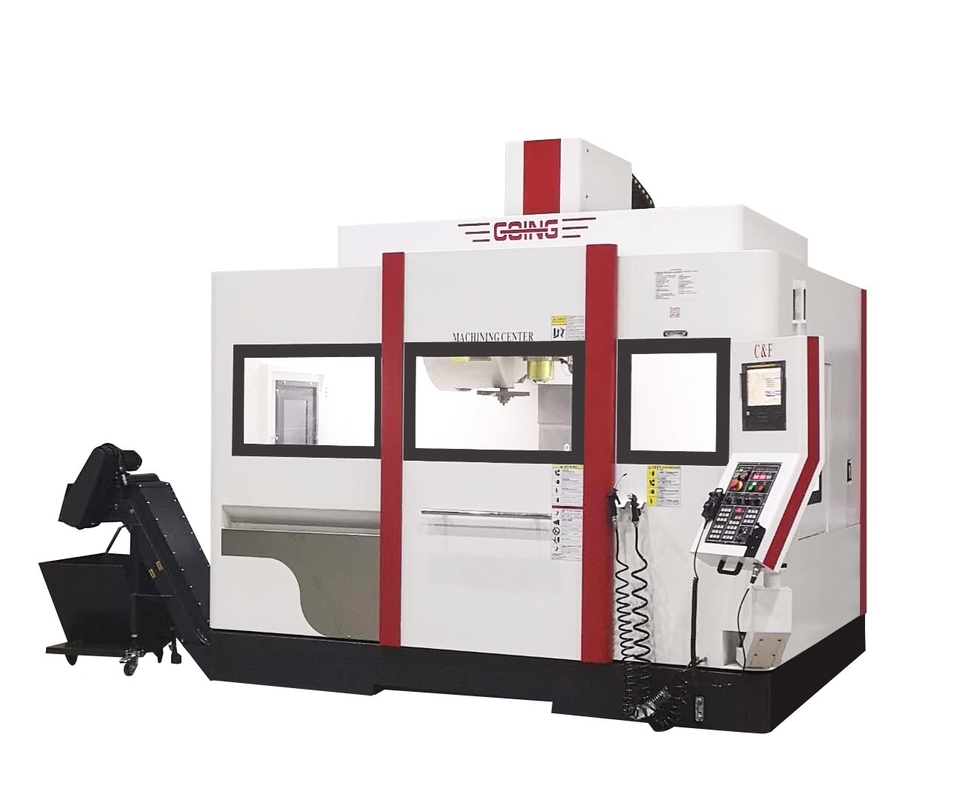

● Cấu trúc cơ khí độc đáo và mạnh mẽ thể hiện hoàn hảo độ cứng vững và ổn định lâu dài
● Đế vít me và đế động cơ tích hợp để đảm bảo độ cứng vững và ổn định cao
● Thích hợp cho hàng không vũ trụ, khuôn mẫu chính xác cao, bộ phận, 3C, dụng cụ gia công bộ phận 5G.
● Gia công/bề mặt cánh quạt cao cấp, đường cong, gia công vạn năng
| Thông số kỹ thuật/Mẫu | Đơn vị | GY-855 | C-855 | GY-1100 | C-165 | GY-1200 | GY-1300 | GY-1500 | |
Phạm vi gia công |
Hành trình trục X | mm | 800 | 820 | 1100 | 1100 | 1200 | 1300 | 1500 |
| Hành trình trục Y | mm | 550 | 550 | 600 | 650 | 700 | 700 | 800 | |
| Hành trình trục Z | mm | 550 | 600 | 600 | 700 | 600 | 700 | 700 | |
| Khoảng cách từ mũi trục chính đến bề mặt làm việc | mm | 120-670 | 120-720 | 120-720 | 150--850 | 80-680 | 120-820 | 185-885 | |
| Khoảng cách từ tâm trục chính đến mặt phẳng ray cột | mm | 595 | 560 | 650 | 747 | 785 | 750 | 865 | |
| Thông số kỹ thuật bàn | Kích thước bàn | mm | 1000*550 | 1000*500 | 1200*600 | 1250*600 | 1360*700 | 1400*700 | 1600*800 |
| Kích thước rãnh T bàn | mm | 5-18*90 | 5-18*100 | 5-18*100 | 5-18*115 | 5-18*122 | 5-18*110 | 7-22*110 | |
| Khả năng chịu tải tối đa của bàn | kg | 500 | 500 | 800 | 850 | 1000 | 1200 | 1500 | |
| Thông số kỹ thuật chính | Tốc độ trục chính | rpm | 8000/10000/12000/15000 | 6000/8000/10000 | |||||
| Thông số kỹ thuật chính | / | BT40/ BBT40/ HSK A63 | BT40/BT50 | BT40/BT50 | |||||
| loại truyền động | / | Kiểu đai/ Kết nối trực tiếp | |||||||
| Máy móc điện | Công suất động cơ trục chính | kw | 11/15 | 11/15 | 11/15 | 15/18 | 15/18 | 15/18 | 15/18 |
| Công suất động cơ trục X, Y, Z | kw | 3*3*3 | 3*3*3 | 3*3*3 | 3*3*3 | 3*3*3 | 3*3*3 | 4.5*4.5*4.5 | |
| Ổ dao | Dung lượng | T | 24/30 | ||||||
| Tốc độ nạp | Tốc độ nạp nhanh trục X, Y, Z | m/phút | 48/48/48 | 48/48/48 | 36/36/36 | 36/36/36 | 36/36/36 | 24/24/24 | 30/30/30 |
| Tốc độ nạp cắt trục X, Y, Z | m/phút | 1-10 | 1-12 | 1-10 | 1-12 | 1-10 | 1-10 | 1-10 | |
| Thông số kỹ thuật vít me, ray dẫn hướng | Thông số kỹ thuật vít me trục X, Y, Z | mm | 4016/4016/4016 | 4016/4016/4016 | 4012/4012/4012 | 4012/4012/4012 | 4012/4012/4012 | 4512/4512/4512 |
5010/5010/ 5010 |
| Thông số kỹ thuật ray dẫn hướng trục X, Y, Z | mm | 35/45/45 | 35/45/45 | 45/45/45 | 45/45/45 | 45/55/45 | 45/45/45 | 55/45/55 | |
| Độ chính xác | Độ chính xác vị trí | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| Độ chính xác định vị lặp lại | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | |
| Thông số kỹ thuật máy | Kích thước máy | mm |
26002200 2400 |
27002300 2640 |
31002300 2600 |
39002400 3000 |
36003000 2700 |
34002700 2800 |
37002900 3800 |
| Trọng lượng máy | kg | 5800 | 6800 | 7800 | 9000 | 10000 | 9800 | 15000 | |
