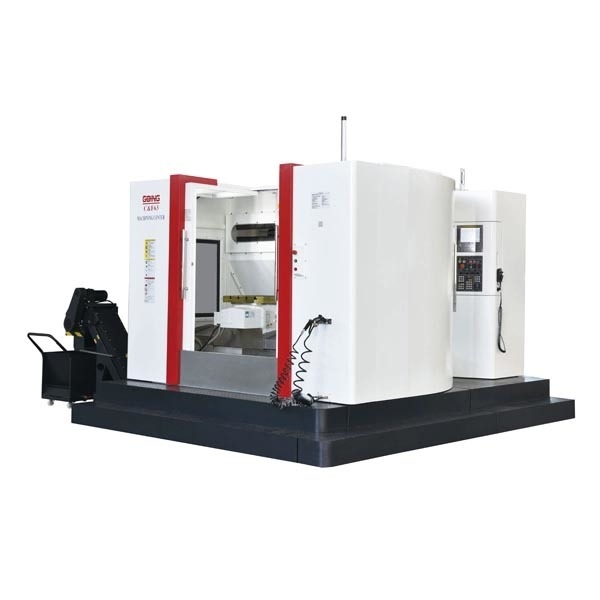

MESIN PROSESING HORIZONTAL
●Struktur mekanik yang unik dan kuat dengan sempurna mewujudkan kekakuan tinggi dan stabilitas yang tahan lama
●Kekakuan tinggi, pemotongan berat
●Akurasi pemesinan lebih tinggi, lebih stabil
●Presisi tinggi, spindel kecepatan tinggi
●Spindel kecepatan tinggi, efisiensi lebih tinggi
PARAMETER TEKNIS
| Spesifikasi/Model | Satuan | CF-1000 | CF-1200 | CF-1800 | CF-500 | CF-63 | CF-80 | |
| Rentang pemrosesan | Perjalanan sumbu X | mm | 1000 | 1200 | 1800 | 820 | 1100 | 1600 |
| Perjalanan sumbu X | mm | 750 | 900 | 1400 | 520 | 800 | 1000 | |
| Perjalanan sumbu Z | mm | 600 | 700 | 900 | 460 | 1100 | 1000 | |
| Jarak dari pusat spindel ke permukaan kerja | mm | 180-570 | 150-1050 | 30-1430 | 187 | 50-850 | 50-950 | |
| Jarak dari ujung spindel ke tengah meja | mm | 90-690 | 150-850 | 200-1100 | 220-680 | 125-1225 | 180-1180 | |
| Spesifikasi meja | Ukuran meja (arah sumbu X) | mm | 700 | 1360 | 2000 | 550 | 630 | 800 |
| Ukuran meja (arah sumbu Y) | mm | 630 | 700 | 900 | 550 | 630 | 800 | |
| Jumlah workstation | pc | 1 | 1 | 1 | 1 | 1 | 1 | |
| T-slot meja | mm | 6*18*100 | 5*18*152 | 5*22*165 | 8*14 | 5*18*100 | 7*20*100 | |
| Pengindeksan meja | / | 1° | 1° | 1° | / | 1°/0.001° | 1°/0.001° | |
| Kapasitas bantalan maksimum meja | kg | 600 | 1000 | 1600 | 250 | 800 | 1500 | |
| Spesifikasi utama | Kecepatan poros utama | rpm | 6000 | 6000 | 6000 | 15000 | 6000 | 6000 |
| Daya motor spindel | kw | 11/15 | 11/15 | 11/15 | 15 | 15/18.5 | 15/18.5 | |
| Spesifikasi spindel | / | BT50 | BT50 | BT50 | HSKA63 | BT50 | BT50 | |
| Jenis penggerak | / | Tipe sabuk | Tipe sabuk | Tipe sabuk | Tipe koneksi langsung | Tipe sabuk | Tipe sabuk | |
| Spesifikasi sekrup dan rel pemandu | Spesifikasi sekrup rol X, Y, Z | mm | 4012/5010/4012 | 5010/5010/5010 | 5512/5010/5512 | 4512/4512/4512 | 5010/5010/5010 | 5512/5512/5512 |
| Spesifikasi pemandu sumbu X, Y, Z | mm | 45/45/55 | 55/ Rel keras /45 | 55/ Rel keras /45 | 45/45/45 | 55/55/45 | 55/Rel keras/Rel keras | |
| Umpan | Umpan cepat sumbu X, Y, Z | m/mnt | 24/24/24 | 2024/12/24 | 2024/12/24 | 2024/12/24 | 24/24/24 | 2012/10/10 |
| Spesifikasi motor sumbu X, Y, Z | Nm | 16/16/16 | 16/18/20 | 26/30/30 | 40/40/40 | 40/40/40 | 30/40/50 | |
| Spesifikasi Mesin | Ukuran mesin | mm | 3600*2800*3000 | 3900*3100*2900 | 4500*3400*3200 | 4500*4200*3400 | 4420*3300*3000 | 4900*3500*3200 |
| Berat mesin | T | 10 | 14 | 16 | 10 | 11 | 17 | |
| Karena teknologi terus diperbarui, parameter di atas hanya untuk referensi Anda | ||||||||
